車   型

東風底盤

名   稱

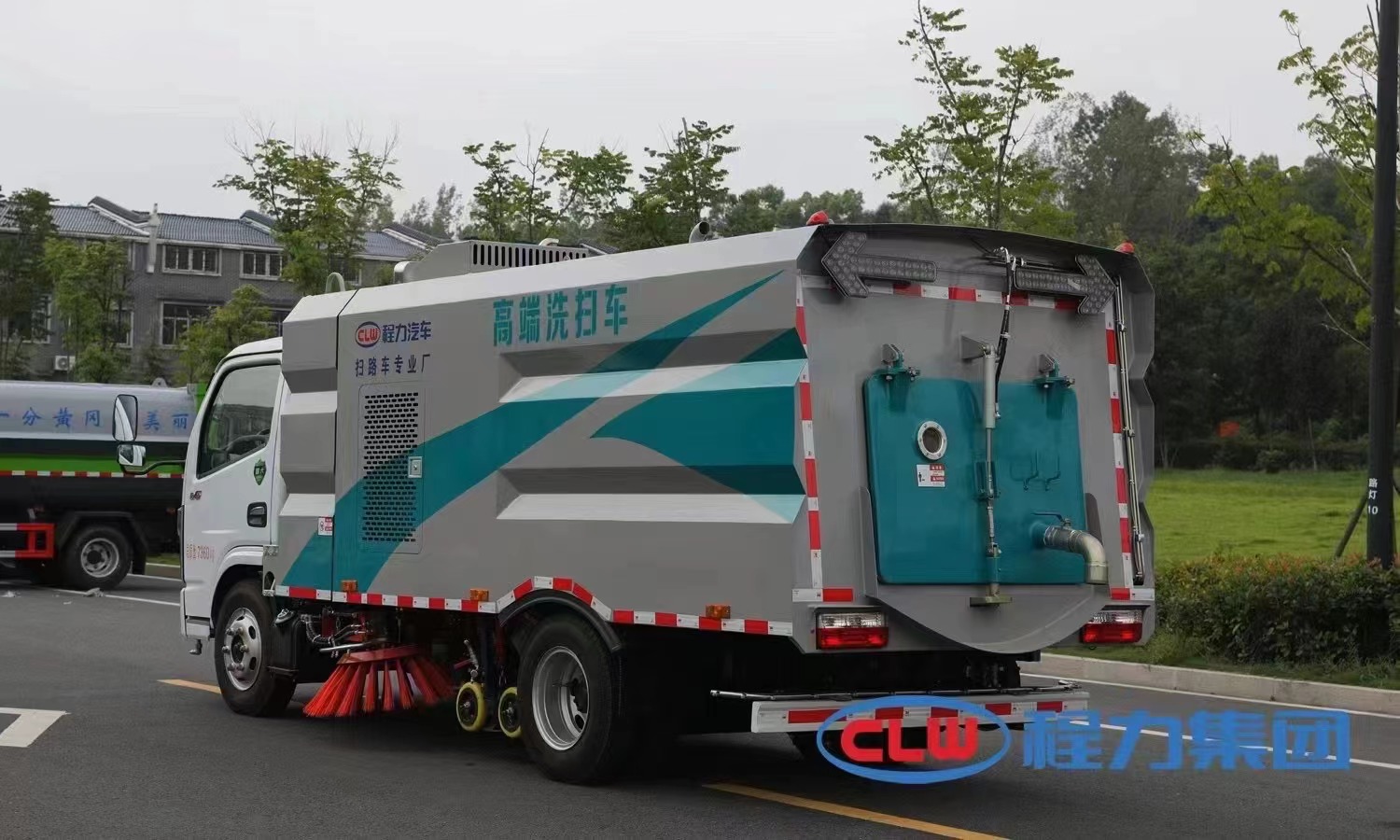

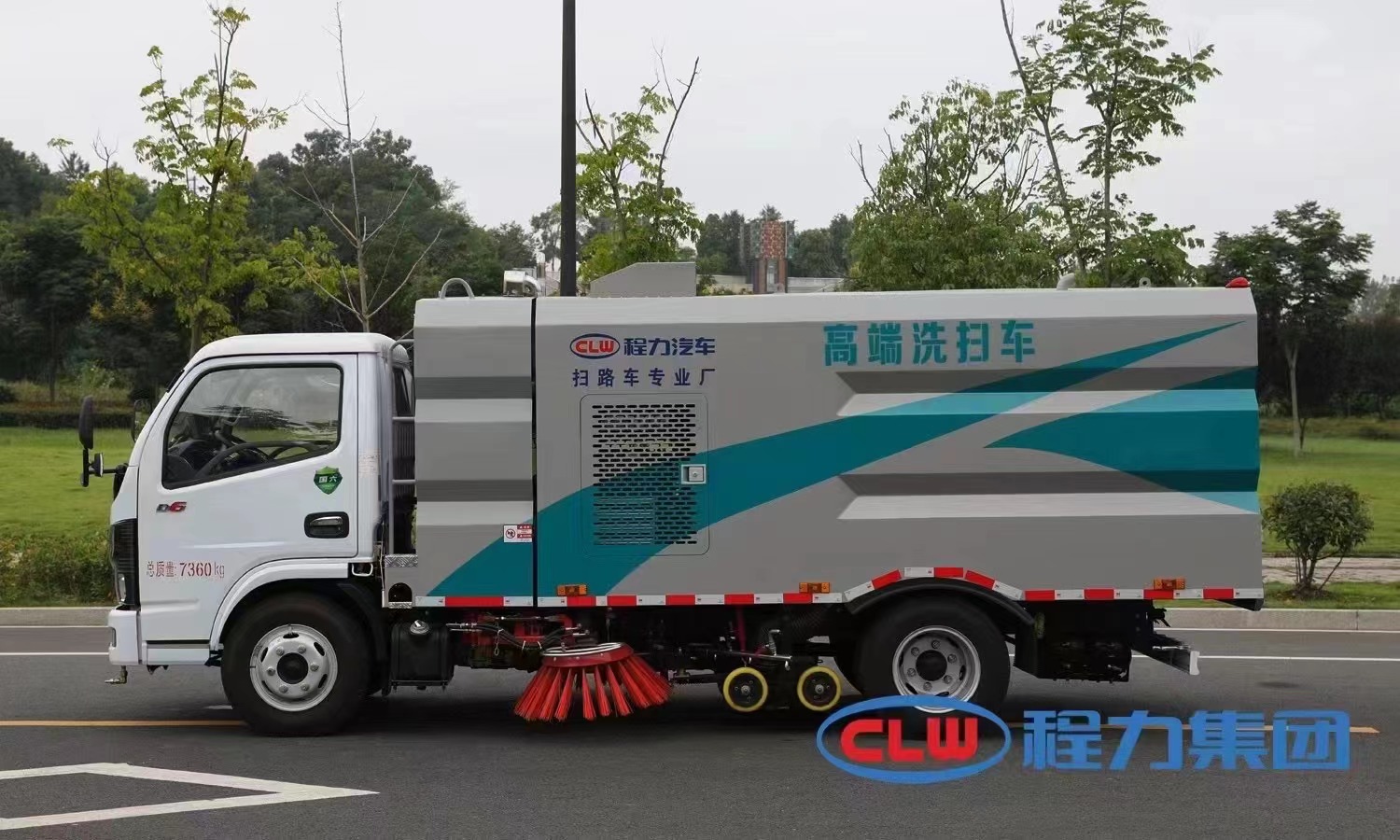

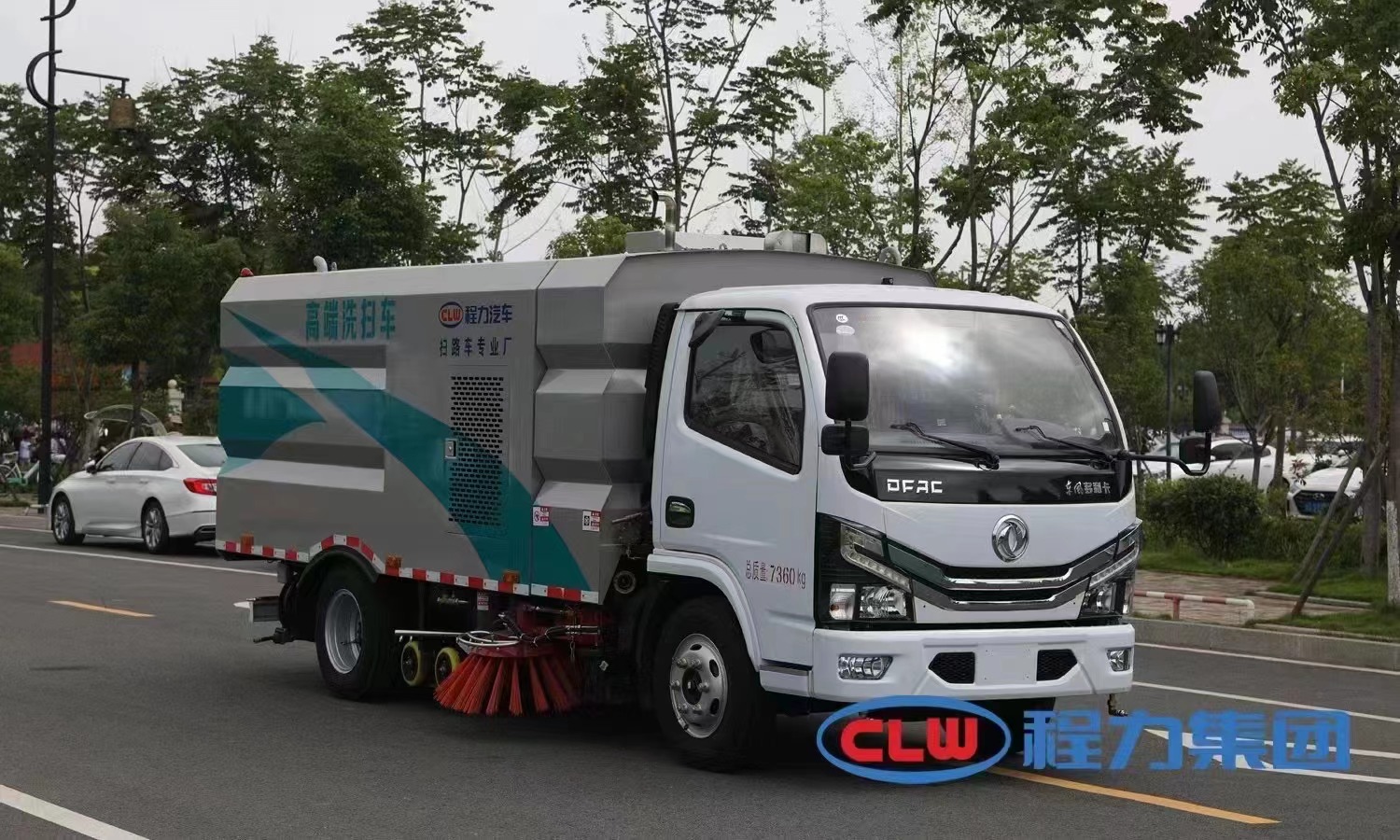

洗掃車

底盤型號、類別、生產企業

EQ1075SJ3CDF

東風汽車股份有限公司

排放標準

發

動

機

主機

底盤發動機型號及生產企業

Q23-115E60

安徽全柴動力股份有限公司

功率

85

馬力

115

排量

2300

副機

清掃發動機型號及生產企業

JX493ZG3

江鈴渦輪增壓副發動機

功率

64

馬力

87

排量

2.771L

燃油種類

柴油

車輛

基本

參數

外形尺寸(長X寬X高)mm

6200×2000×2660

軸距

3308

輪胎

7.00R16

輪胎數量

7(含1備胎)

輪距

前輪

1525,1519(mm)

后輪

1498,1516,1586,1670(mm)

駕駛室準乘人數

2人

前懸/后懸

1055/1837,1055/1635(mm)

接近角

27.7°

離去角

13°

離地高度

-

額定載質量

整備質量

5450(Kg)

最大總質量

7360(Kg)

清水箱容積( m³ )

3（304不銹鋼材質）

清掃寬度

2600

清掃作業速度(km/h)

3-15

保潔作業速度(km/h)

15-20

最大清掃能力(m²/h)

48000

抽吸能力

密度(g/cm³)

2.0

質量

1.5

抽吸粒度

≥100

垃圾廂傾卸角

≥45°

清掃效率

≥96%

作業噪聲

< 88 符合GB7258規定

行駛性能參數

驅動型式

后軸驅動

懸架型式

鋼板彈簧

鋼板彈簧片數(前/后)

6/6+5,3/3+3

制動型式

雙回路氣壓制動、鼓式

制動距離(滿載30km/h)

≤10m

最高車速(km/h)

110

最小轉彎半徑

8

最大爬坡度

≥30％

離合器系統

單片干式膜片彈簧離合器，液壓操縱

變速器系統

機械式5檔變速器，帶同步器，手動

發動機耗油量

行駛(L/100km)

作業(L/h)

作業(L/10000m²)

≤10

≤5

≤2

降塵系統

噴水形式

低壓霧狀

主要元件組成

進口高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等

高壓水泵

GTM

安裝位置

清掃降塵

左右前掃盤

吸塵降塵

吸盤吸風口內

控制型式

電子控制，一鍵操作

主要元件

齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、高壓泵等

擺線馬達

三洋馬達

齒輪油泵

長源機械

液壓油缸

海普瑞斯

液壓缸密封件

鼎基

液壓油管

天河
